  许多用户都会使用cad来绘图,在cad中绘制图案离不开尺寸,有了尺寸标注才能让设计更准确。有用户发现cad不显示尺寸标注,那么cad显示尺寸标注怎么设置呢?我们需要在样式管理器中设置,下面就来看看cad怎么显示尺寸标注的设置方法。

  解决方法:

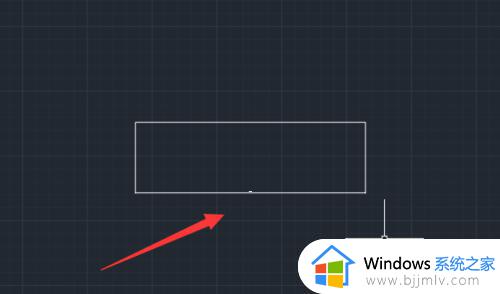

  1.在CAD中画一个直线。如下图所示。

  cad显示尺寸标注怎么设置_cad怎么显示尺寸标注

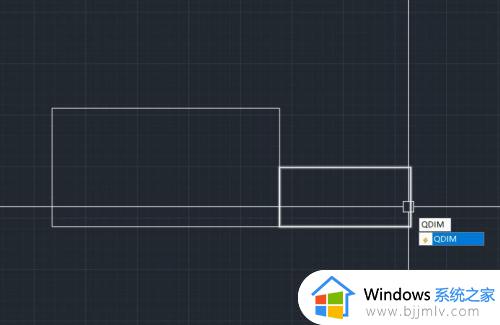

  2.随后点击标注的命令进行标注。如下图所示。

  cad显示尺寸标注怎么设置_cad怎么显示尺寸标注

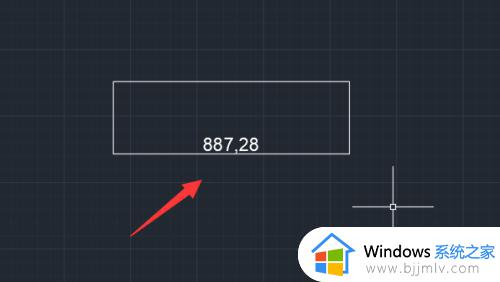

  3.标注之后会发现我们看不见标注了。如下图所示。

  cad显示尺寸标注怎么设置_cad怎么显示尺寸标注

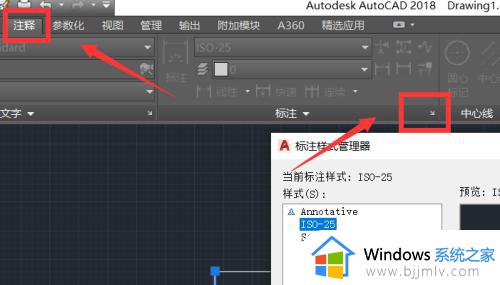

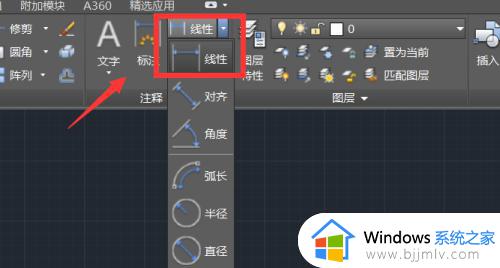

  4.随后点击注释,点击标注旁的小图标。如下图所示。

  cad显示尺寸标注怎么设置_cad怎么显示尺寸标注

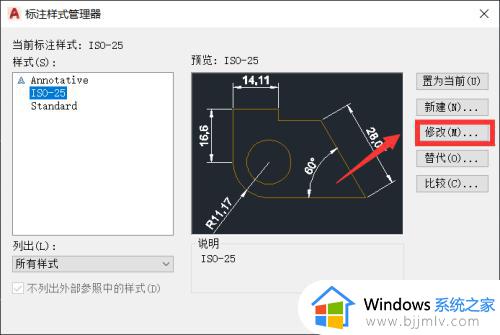

  5.点击界面中的修改。如下图所示。

  cad显示尺寸标注怎么设置_cad怎么显示尺寸标注

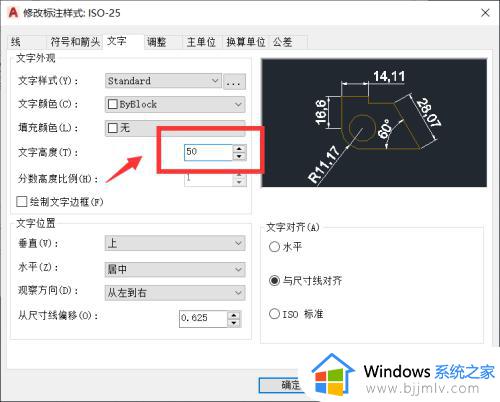

  6.然后选择文字,将文字的高度进行设置。改变字体高度。如下图所示。

  cad显示尺寸标注怎么设置_cad怎么显示尺寸标注

  7.最后我们的CAD标注就显示了!如下图所示。

  cad显示尺寸标注怎么设置_cad怎么显示尺寸标注

  以上就是cad显示尺寸标注怎么设置的全部内容,如果你遇到cad不显示尺寸标注的问题,那么就可以通过上面的步骤来显示出来。
